DIAFRAGMAS PLANO E ONDULADO PARA MEDIDOR DE PRESSÃO

O diafragma deve ser feito de forma que a deflexão seja linear, ou seja, que um aumento semelhante na pressão sempre corresponda a uma deflexão semelhante do diafragma.

Um diafragma plano feito de metal só será linear quando a deflexão for muito pequena, pequena demais para ter movimento suficiente do ponteiro.

Em deflexões maiores, um diafragma plano perde sua linearidade, pois mais e mais tensão ocorrerá no diafragma. O diafragma fica cada vez mais rígido devido à tensão crescente, resultando em menos deflexão do diafragma para um aumento semelhante na pressão.

Um material flexível, como uma folha fina de náilon, pode, entretanto, servir como um diafragma plano. O diafragma será então oposto por uma mola calibrada que garante a linearidade e empurra o diafragma de volta à sua posição inicial.

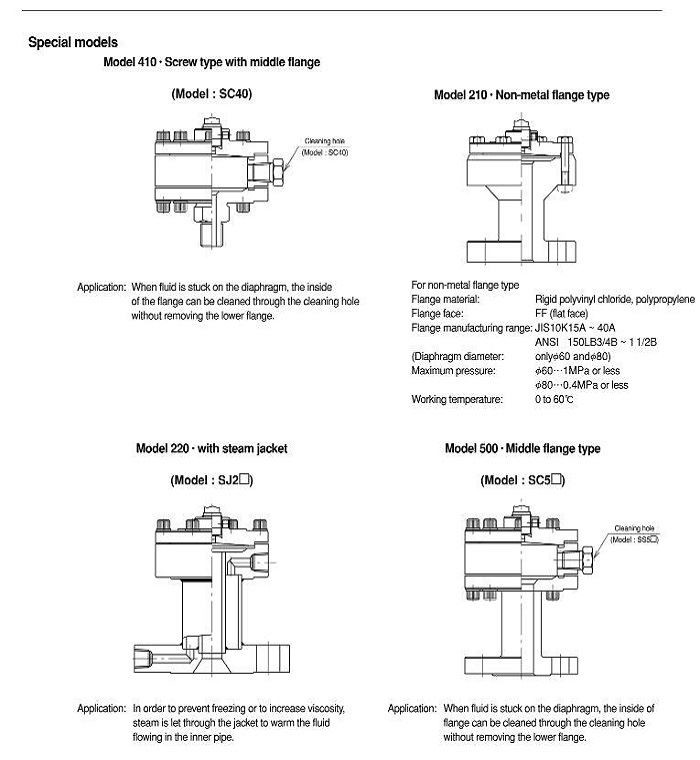

Para aplicações industriais, geralmente estão sendo usados ​​diafragmas de metal corrugado. As ondulações garantem que o diafragma seja mais elástico e são dispostas de forma que a deflexão do diafragma seja linear. Existem diferentes tipos de perfis ondulados, como você pode ver na figura abaixo.

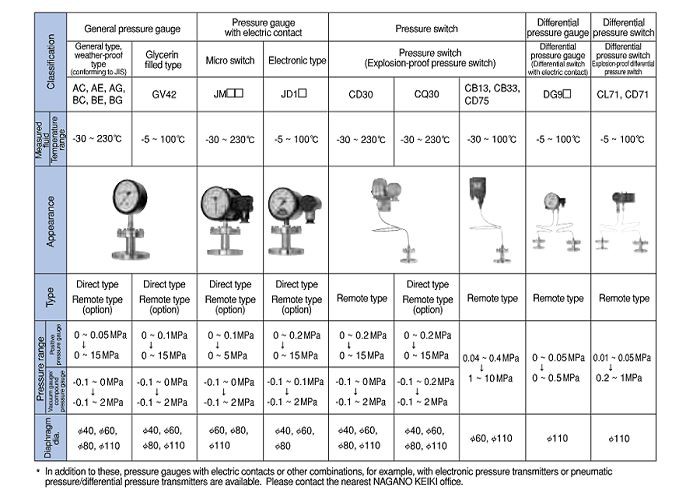

Mais produtos:

Certificados:

Produção e Inspeções:

Embalagem e envio:

Prós:

• A função de membrana flexível permite que seja usado para meios mais agressivos e contaminados.

• O gabinete tem diâmetro de 100 mm e escala com divisão de 0,02 bar, o que permite a leitura precisa dos valores.
