Medidor de pressão de contato elétrico à prova de explosão

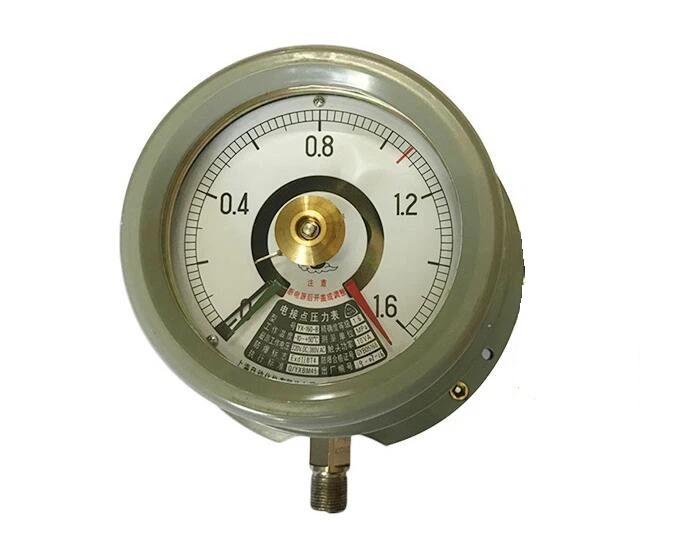

YX-160-B Medidor de pressão de contato elétrico à prova de explosão



Aplicativo:

Introdução do produto

O medidor de pressão de contato elétrico à prova de explosão YX-160-B foi projetado de acordo com as provisões e padrões relevantes de GB3836.1 83 Requisitos gerais para equipamentos elétricos à prova de explosão para atmosferas explosivas e GB3836.{{6} } Equipamentos Elétricos à Prova de Explosão para Atmosferas Explosivas “d”, e fabricados conforme desenhos e documentos técnicos aprovados pelo órgão nacional de inspeção designado.

A categoria à prova de explosão do instrumento é do tipo à prova de explosão Classe II, Classe B, Grupo T4, e sua marca é Exd Ⅱ BT4.

O instrumento é adequado para medir a pressão de mistura explosiva não cristalina, não solidificada ou vários meios não explosivos em locais com risco de explosão.

O instrumento pode realizar controle automático e sinalização (alarme) do sistema controlado após ser usado em conjunto com dispositivos elétricos (como relés e contatores) com desempenho à prova de explosão correspondente ou medidas de segurança correspondentes.

princípio estrutural

O instrumento é composto de invólucro à prova de explosão, sistema de medição, grupo de contato elétrico, dispositivo regulador e caixa de saída.

O invólucro à prova de chamas do instrumento tem um bom desempenho à prova de chamas. Portanto, para o impacto de faíscas ou arcos elétricos no processo normal de trabalho, ele pode não apenas suportar a pressão de explosão gerada pela mistura de gás explosivo no invólucro, uma vez que causa uma explosão, mas também impede efetivamente a propagação suave para fora do resultante energia termica. Ele só pode se difundir lentamente para fora do invólucro ao longo do pequeno espaço da superfície da junta à prova de chamas. Neste momento, a temperatura instantânea transmitida para o exterior do invólucro caiu abaixo da temperatura de ignição da mistura gasosa explosiva, portanto não levará à detonação.

O princípio de funcionamento do instrumento é baseado na deformação elástica do elemento de detecção (tubo Bourdon no sistema de medição). Através da transmissão mecânica, ele aciona o contato no grupo de contato elétrico para gerar a ação correspondente (fechar ou abrir) para fazer o circuito no sistema de controle de tensão ser conectado ou desconectado, realizando assim o propósito de alarme de controle automático e indicação no local.

Principais indicadores técnicos

Classe de precisão: 1,5

Faixa de escala:

0-0.16; 0-0.25; 0-0.4; 0-0.6; 0-1;

0-1.6; 0-2.5; 0-4; 0-6; 0-10;

0-16; 0-25; 0-40; 0-60;

-0.1-0.06;- 0.1-0.15;- 0.1-0.3;

-0.1-0.5;- 0.1-0.9;- 0.1-1.5;

-0.1-2.4MPa

Modo de controle: interruptor de contato de deslocamento lento de limite superior e inferior

Tensão máxima de trabalho: DC 220V ou AC 380V;

Potência de contato: 10VA

Posição de trabalho: instalação vertical

Condições do ambiente operacional: - 10~50 graus, umidade relativa não superior a 80% e mistura explosiva devem estar na Classe II B T4. A vibração de trabalho e a pulsação aguda do meio medido não devem afetar a ação confiável do contato do instrumento.

Efeito da temperatura: o valor indicado não deve ser superior a {{0}},4 por cento /0 grau e o ponto de ajuste não deve ser superior a 0,6 por cento /10 graus (a temperatura de operação deve desviar de 20 ± 5 graus).

Força de isolamento: 50Hz senoidal AC 2000V por um minuto

Peso: 6kg
